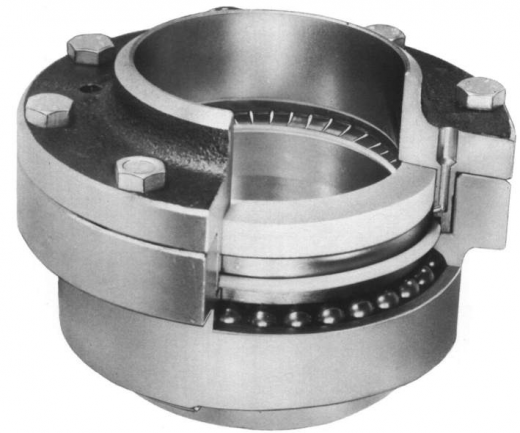

D1133 Шарнирное соединение

Шарнирное соединение D1133 является модификацией базового соединения D0002. Это шарнирное соединение идеально подходит почти для всех областей химической промышленности. В нем сведены к минимуму конструкционная длина, внешний диаметр и вес.

В шарнирном соединении D1133 шариковая опора заключена между двух изоляционных колец, поэтому на нее не сможет попасть ни грязь снаружи, ни продукт изнутри (при протечке). При повреждении основной изоляции течь определяется через порты обнаружения утечки.

Внутренний фланец позволяет производить замену уплотнения без снятия шарнирного соединения с трубопровода. Шарнирное соединение D1133 можно повторно смазать через смазочные ниппеля, если оно не поставляется с пожизненной смазкой. При необходимости можно извлечь и заменить шарики, предварительно сняв заглушку шариковой опоры.

Шариковые опоры выполнены из углеродистой стали, закалены и отполированы. Это обеспечивает высокую точность хода шарнирного соединения и длительный срок службы даже при экстремальных нагрузках. Поверхности уплотнений покрыты нержавеющей сталью и подвергнуты высокоточной обработке для предотвращения коррозии. Таким образом, уплотнения, скользящие вдоль уплотняемых поверхностей, не будут повреждаться и обеспечат идеальную изоляцию.

Шарнирное соединение D1133 из нержавеющей стали применяется для областей, где снаружи и внутри встречается агрессивная среда, вследствие чего внутренние и внешние детали выполняются из нержавеющей стали. В зависимости от ожидаемой нагрузки шариковая опора может подвергаться или не подвергаться закалке. При закалке перед механической обработкой на исходную заготовку наваривается специальный сплав.

Нормальное горизонтальное или вертикальное положение.

Спецификации:

Материал: нержавеющая сталь, углеродная сталь, нержавеющая сталь / незака-ленная шариковая опора, нержавеющая сталь/закаленная шариковая опора

Материал уплотнения: Пербунан, VITON, PTFE, специальные композиты

Допустимое внутренне давление (манометрическое давление): Рабочее: от 10 до 40 бар (зависит от размера/материала/материала уплотнения)
Испытательное давление: от 15 до 60 бар (зависит от размера/материала/материала уплотнения)

Диапазон допустимых температур: от -50°C до +250°C

Вес: Ду 50 - 3,8кг, Ду 80 - 5,1кг, Ду 100 - 7кг, Ду 150 - 19кг, Ду 200 - 33кг, Ду 250 - 48кг
Ду 300 - 71кг, Ду 400 - 110кг.
(Размеры и вес больших шарнирных соединений можно получить по запросу).

Варианты: Ду 50, Ду 80, Ду 100, Ду 150, Ду 200, Ду 250, Ду 300, Ду 400
(Большие шарнирные соединения доступны на заказ)
