Система быстрого разъединения E0790 - Пневматическая

Пневматическая система быстрого разъединения обеспечивает автоматическое отсоединение устройства налива при случайном отъезде автоцистерны с одновременным отключением подачи продукта в обоих направлениях от точки разъединения.

Система применяется на станциях с одним устройством налива и станциях нижнего налива.

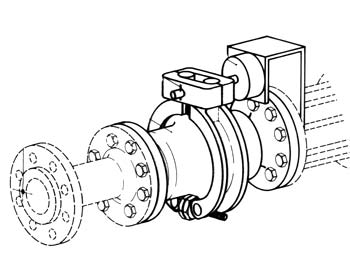

Блок быстрого разъединения установлен как составная часть внешнего конца (размер В) устройства налива. Оба клапана зафиксированы вместе с помощью воротничкового узла. Разъединение сцепления осуществляется пневматическим цилиндром. Цилиндр активируется конечным выключателем, который смонтирован на двойном шарнирном соединении и контролирует угол вращения.

На двойном шарнирном соединении также установлен датчик соединения фланца и срезной штифт, которые предотвращают случайное отсоединение во время маневров устройства налива.

Спецификации
