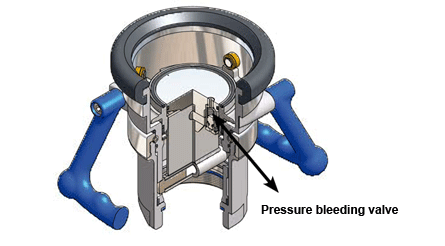

КЛАПАН СБРОСА ДАВЛЕНИЯ в соединении (male) со стороны рукава
Под влиянием температуры жидкость нагревается, и давление значительно увеличивается. Чтобы защитить оборудование от чрезмерного давления, клапан сброса давления (pressure bleeding valve PBV) открывается при заданном давлении в приемлемом пределе наименьшего риска.
Другой вариант с тем же самым эффектом - части адаптера между различными DRY DISCONNECT COUPLINGS безкапельными соединениями, в соединениях рукавов с DDCouplings/DACouplings (авиационные) с обеих сторон, например, при использовании в армии (логистические линии поставки).
Предохранительный и перепускной клапана в соединении (female) cо стороны топливной емкости.
Pressure bleeding valve - клапан сброса давления (перепускной клапан)
Pressure eualizing valve - предохранительный клапан
Предохранительный клапан, согласно STANAG 3657 со стороны топливной емкости
Эта система распыляет поток жидкости, проходящий через соединение, при замкнутой системе без разрыва потока и без большого сопротивления последнему. Что позволяет, достаточно легко пользоваться безкапельными соединениями.
trapped liquid - запертая жидкость в закрытом состоянии при отсоединенных коннекторах
trapped liquid in Tank Unit - запертая жидкость в закрытом состоянии в безкапельном соединении (female) со стороны топливной емкости.
open pressure equalizing valve - открытие предохранительного клапана.
pressure expands into Hose Unit - поток расширяется со стороны соединения (male) рукава
open without pressure - система в открытом положении, сброс давления.
full flow - полноценный поток жидкости при открытом положении безкапельных соединений.
